產品詳細介紹1、KTC158煤礦用工作面通信控制系統/皮帶控制系統概述
KTC158礦用工作面通信控制系統整體采用工業PLC和嵌入式技術，人機界面采用12.1寸TFT顯示終端，上位機采用防爆計算機，可實現井下掘進順槽皮帶、采煤工作面順槽皮帶、主運輸皮帶以及洗煤廠皮帶等的保護，控制、 沿線通話、故障檢測、顯示及報警等功能,帶有標準的以太網接口、RS485、RS232接口。從小皮帶到主運皮帶；從單條運輸膠帶到整個礦井的所有固定膠帶機運輸系統；從簡單的頭尾搭接到“丁” 字型、“山” 字型搭接 ；從設備啟停控制到工作電流 、電壓顯示、皮帶速度檢測和顯示、煤倉煤位檢測和顯示、高低煤位停機；電機溫度、運行頻率、風機狀態等的檢測和顯示及計算機遠程傳輸通信；故障自診斷等均可提供全套解決方案。

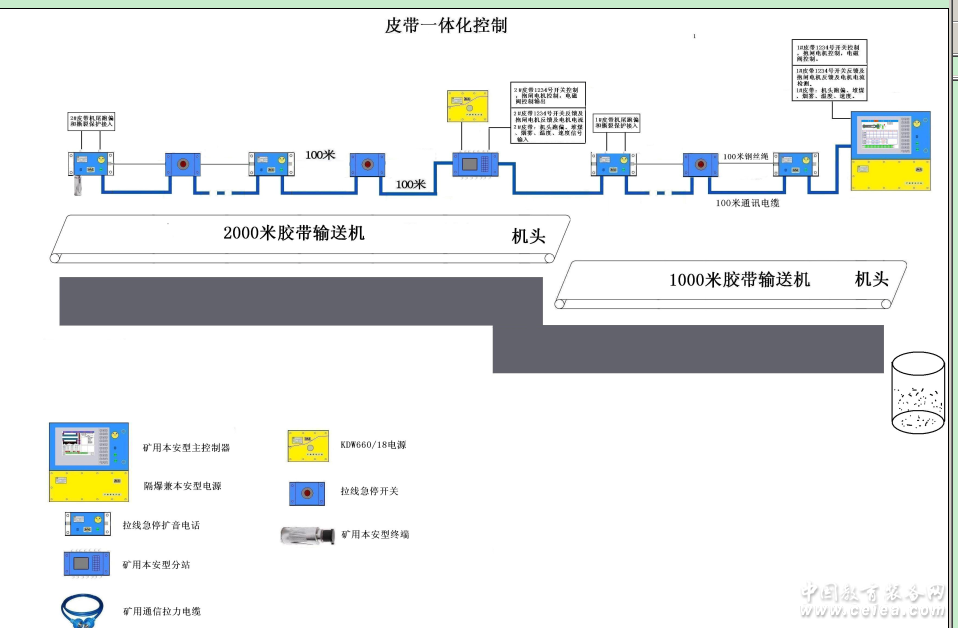

礦用工作面控制系統
2、KTC158煤礦用工作面通信控制系統/皮帶控制系統功能
（1）控制及報警功能
●計算機集中控制
操作人員在井上可直接通過鼠標對井下設備進行啟停操作，并可根據實際需要實現設備的單啟、單停；聯啟、聯停；單啟、聯停；聯啟、單停等操作，
●人工就地控制
在就地方式下，操作人員分別對采煤工作面破碎機、轉載機、前部運輸機、后部運輸機、乳化泵站、清水泵站以及各條膠帶的起、停控制。
●檢修方式控制
井下設備檢修階段，可打破各設備連鎖關系，隨時、任意啟停任設備。
●點動方式控制
各被控設備在檢修、調試過程中經常要點動電機，此工作方式可實現單個電機的點動。
●具有同煤流方向互相閉鎖功能，實現順煤流停，逆煤流開。
●通過按下沿線的急停按鈕可實現緊急停機,并顯示急停位置。
●啟、停前的語音報警：對起、停過程和各保護信號均有語音報警。
●帶有磁力起動器負載電流檢測和顯示功能，當電機過載后實現語音報警。
●各種控制方式間有可靠閉鎖。
（2）顯示功能
●12.1吋彩色液晶屏以圖形、動畫及漢字顯示
●被控設備開機率統計及顯示
●被控設備運行狀態圖形、動畫顯示
●被控設備運行狀態漢字提示
●沿線閉鎖位置顯示
●沿線電纜斷路檢測及斷路位置顯示
●在計算機屏幕上動態顯示全系統工況、主要保護、參數及每條皮帶運行的有關信息。
（3）礦用工作面控制系統的保護功能
●系統帶有速度的連續量檢測。通過對系統自帶的速度傳感器信號的檢測，可以進行打滑、過速、欠速和斷帶保護。在參數菜單設定好每一個連續量的報警值和停機值后，一旦達到報警值，將自動報警，超過停機值，將自動停機（當然也可以設定為只報警，不停機）。
●系統配有堆煤、跑偏、煙霧、環境溫度等開關量傳感器。可對堆煤、跑偏、煙霧、環境溫度等進行檢測和保護。并實現報警停機（當然也可以設定為只報警，不停機）。
（4）語音通訊功能
通過該系統工作人員相互之間可以通話，便于設備檢修、聯絡，同時可與地面通過調度電話實現與皮帶沿線的半雙工通訊。
（5）擴展功能
控制器留有備用容量和接口，可以很方便地進行擴展。
（6）系統所有檢測輸入信號
開關量、模擬量（1～5V；4～20mA；200～1000Hz）由參數設定選擇。
（7）靈活的參數設置和密碼保護功能
●KTC158型控制箱就地帶有所有檢測及控制的參數調整功能。
●可直接通過參數調整設置密碼保護功能
3、KTC158煤礦用工作面通信控制系統/皮帶控制系統的特點
● 國內同類產品中第一款采用西門子本安型PLC用于邏輯控制，大大提高系統的可靠性行。
● 人機見面采用嵌入式計算機加12.1寸TFT液晶顯示屏。
● 采用現場CAN總線進行數據傳輸，有效提高通訊距離和傳輸的可靠性。
● 由于采用了本安型PLC，可輕松實現各種開關量和模擬量信號采集，減少各種V/F、I/F、等轉換電路。
● 下位機帶有8寸的液晶顯示屏和本安型PLC，杜絕各設備的盲開。
|
|
