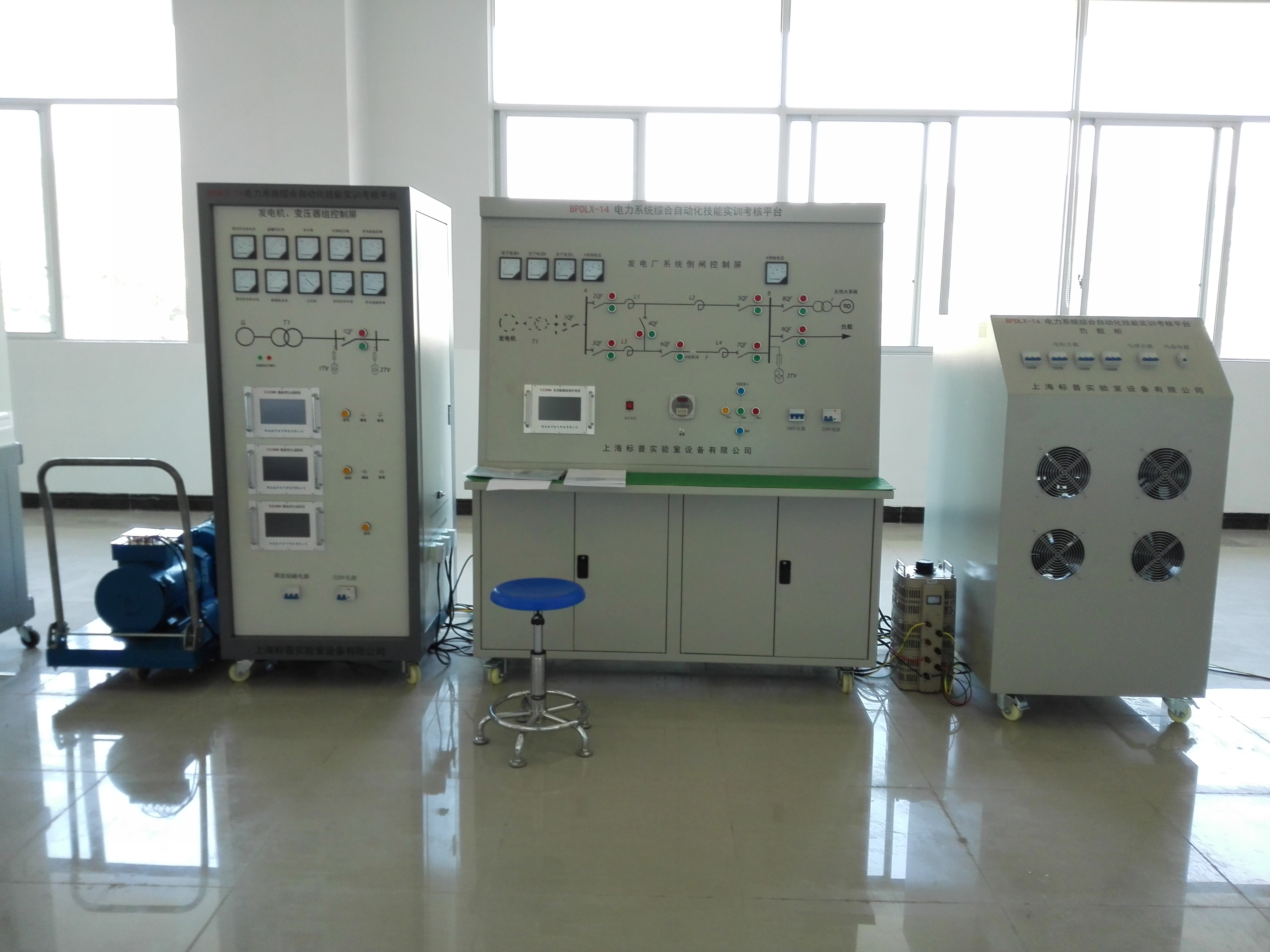

電力系統綜合自動化實驗系統
|
 |
產品型號：YZFDZ-Ⅱ
產品代碼：02
產品價格：168000
產品編碼：002
計量單位：套
折 扣 率： 9
最后更新：2020-03-11
關 注 度：3275
生產企業：湖南依中紫光電氣科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹1、滿足課程
實驗系統根據《電力系統自動裝置原理》、《電網監控及調度自動化》、《電力系統自動化》、《電氣設備》、《電力系統繼電保護》、《電力系統分析》、《電力工程》等課程實驗教學的內容，并結合實際應用和發展而設計。能滿足對發電廠中常用的自動裝置、發電廠監控、電力系統運行、繼電保護等教學內容進行實驗、實訓操作。
控制器設計與電力發電現場一致，“調速系統”、“勵磁系統”、“準同期控制系統”均采用單獨硬件系統和控制程序，即符合教材，也同樣符合電力工業現場。
滿足《電力系統基礎》、《電力系統分析》、《電力系統自動裝置》、《電力系統自動控制技術》等課程本科生實驗教學的要求，既極大的提高了設備利用率，又節省用地，同時便于設備管理和維護。
滿足《電力系統微機保護》、《電力系統遠動技術》等專業拓展課程實驗的要求；具有很強的平臺性、設計性和開放性，還可方便的用于學生進行電力網課程設計、繼電保護課程設計和畢業設計。同時由于實驗室設備緊密結合電力現場實際，可用于進行工程應用實踐訓練、供配電及電力系統運行、調度崗前培訓，為培養電氣工程技術應用型人才發揮重要作用。
2、產品特色
1、該實驗系統設有一次線路模擬圖，形象直觀，可進行斷路器等設備的模擬操作，可進行模擬故障操作，通過模擬的形式還原現場故障現象。
2、控制器設計與電力發電現場一致，“調速系統”、“勵磁系統”、“準同期控制系統”均采用單獨硬件系統和控制程序，即符合教材，也同樣符合電力工業現場。
3、實驗系統集中度高，采用單臺控制柜實現電力系統的微機調速、自動并網、自動/手動勵磁、線路保護、二次回路等，實驗設備的穩定性、實驗過程的連續性、實驗效率相較于行業內同類型產品大大提高。
4、實驗系統裝置配置大尺寸多彩觸摸屏，操作簡便，界面形象直觀。配備以太網接口和485接口；通訊協議開放。同時配置多功能微機保護裝置，集成多種保護裝置功能。
5、系統配備標準的接口，多套電力系統綜合自動化實驗系統可配置成環網或更加復雜的電力系統網絡。
6、配置電力故障錄波及分析裝置，可實時觀察、記錄和回放實驗波形。
7、配置仿真計算軟件，可對實驗系統進行仿真、對比分析等。
8、實驗系統采用控制、采集線路全內置的結構，操作區域內無安全隱患。
9、軟件方式和硬件方式相結合，既能更好的反應實驗現象，又能更深入的研究電力系統。
10、開放通信協議，規范化規約，方便用戶進行控制系統的開發研究，可自行設計后臺控制系統。
11、
3、實驗項目
同步發電機組實驗
發電機組的起動與運轉實驗
同步發電機空載實驗和短路實驗
同步發電機V形曲線測定實驗
同步發電機外特性實驗
準同期并列運行實驗
同步發電機勵磁控制實驗
不同α角對應的勵磁電壓實驗
同步發電機起勵、并列實驗
伏/赫限制實驗
欠勵限制實驗
同步發電機強勵實驗
定子電流限制實驗
調差特性測試實驗
過勵限制實驗
強勵實驗
電力系統穩定性實驗
功率特性和功率極限測定實驗
電力系統暫態穩定性實驗
短路類型對電力系統暫態穩定性影響
故障切除時間對暫態穩定的影響實驗
有無強勵對暫態穩定性影響
線路重合閘對系統暫態穩定性影響
同步發電機異步運行和再同步實驗
單機帶負荷實驗
電力系統穩定運行實驗
電力系統分析實驗
電力系統綜合性、設計性實驗
多臺機組依次并網實驗
多臺機組依次退出實驗
電力系統實時監控
遙控、遙測、遙信、遙調四遙實驗
電力網的電壓和功率分布實驗
多機組暫態穩定性實驗
電力系統穩定性實驗
|
|
