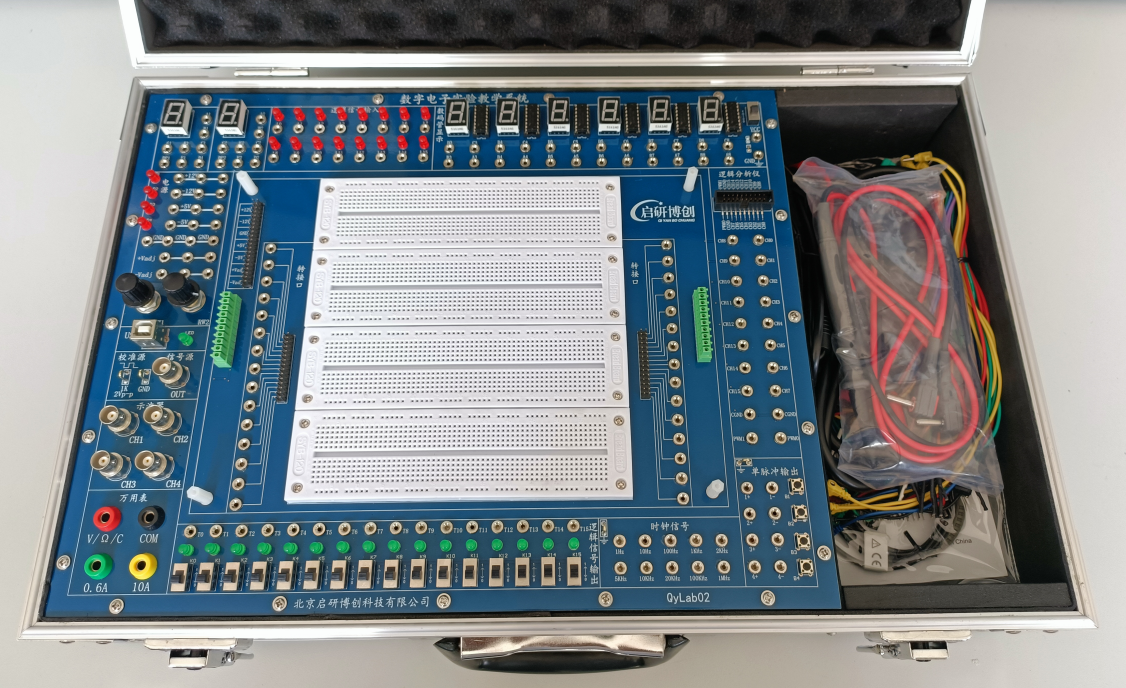

產品詳細介紹數字電子實驗教學系統
實驗教學系統主要特點：
實驗教學系統采用主實驗箱+模塊化的結構組合方式設計；需要安裝簡便，多模塊集成，支持數字電子電路系統設計與性能驗證，學生不用插各種芯片和進行復雜連線，提升實驗效率；
實驗教學系統便攜式結構、移動靈活、不受實訓室場地限制，方便開展隨堂實驗、技能培訓、電子競賽等多種活動；根據教學實驗要求提供相應元器件；
各個模塊均配有電源（帶LED指示）接線端口、地接線端口，輸入、輸出、地接線柱及各功能測點接線柱，方便連線操作和接入測試探頭；
提供教學樣例實驗程序及軟件免費升級服務，并做好相應的培訓工作，免費質保期不少于叁年；
可以校企合作聯合定制開發有關實驗內容；
實驗教學系統底板要求：
1.提供至少2個示波器通道；配有標準的BNC接口，帶寬不小于60MHz，實時采樣率不小于200M/s，ADC位數不小于8位；
2.提供至少1個波形發生器：配有標準的BNC接口，信號輸出頻率范圍：1Hz～20MHz；
3.提供至少16路邏輯分析儀通道：采樣率100M；
4.提供萬用表接口：直流電壓量程800V，電流測量量程10A，二極管測量范圍2V；
5.提供各儀器均用USB方式與PC機連接；
6.提供面板板：面包板尺寸不小于170*138mm；
7.提供6個帶有BCD譯碼數碼管及接口；
8.提供2個不譯碼數碼管（共陰、共陽）及接口；
9.提供16個LED指示燈及接口；
10.提供16個邏輯開關及接口；
11.提供時鐘信號：1HZ、10HZ、100HZ、1KHZ、2KHZ、5KHZ、10KHZ、20KHZ、100KHZ、1MHZ；
12.提供4路消抖正負脈沖輸出；
13.直流電源：電源輸出：+5V、-5V、+12V、-12V；
14.交流電源：可調直流電源：0～12V，0～-12V；
15.實驗系統電源帶有保護功能；
實驗模塊內容：
邏輯門電路
組合邏輯電路
數據選擇器
譯碼器電路
字段譯碼器電路
24進制計數器
10進制計數器
移位寄存器
多諧振蕩器
單穩態觸發器
施密特觸發器
RS觸發器電路
JK觸發器電路
D觸發器電路
...... |
|
